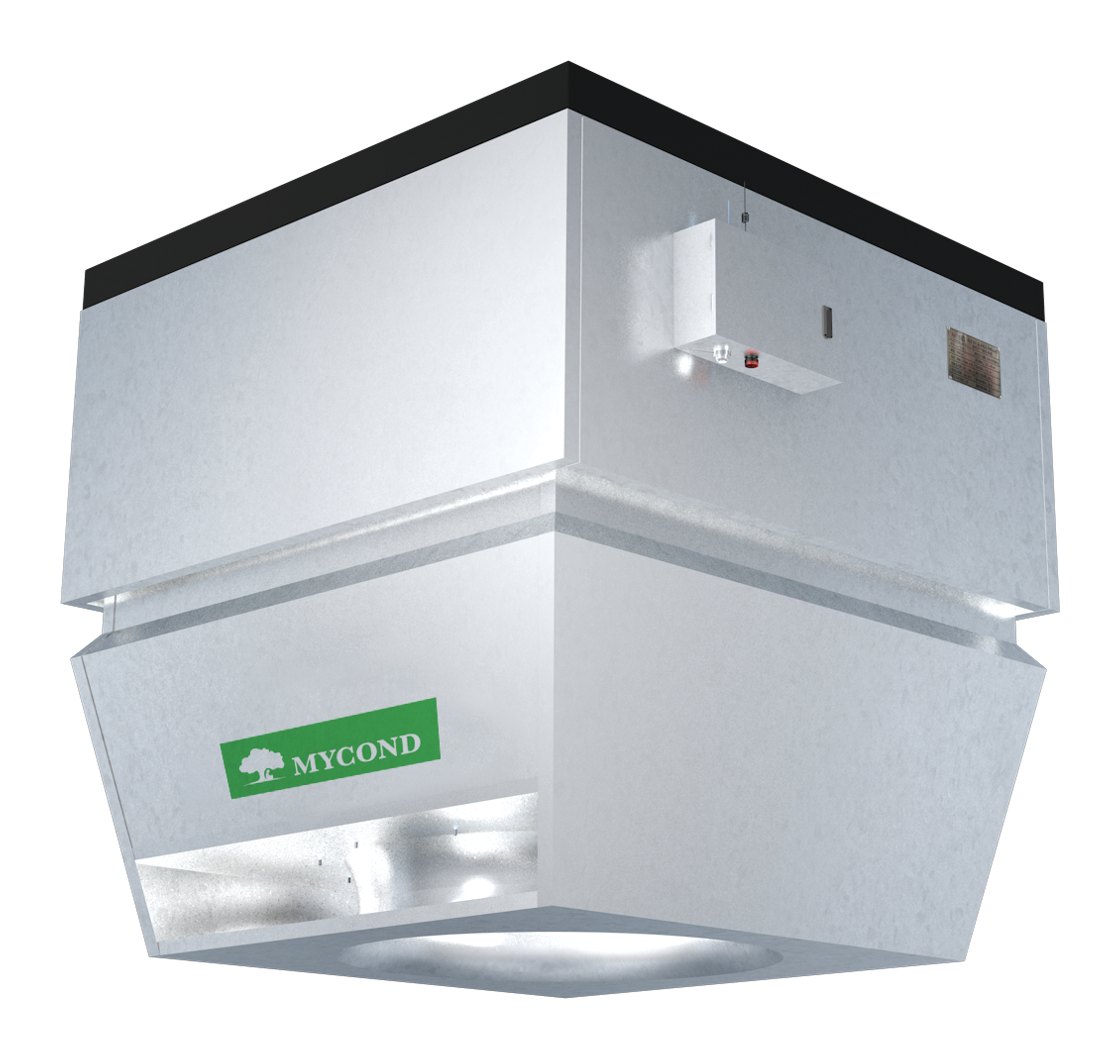

OXA-D — Ogrzewanie wodne

Ogrzewanie wodne (OXA-D). Klasyczne, wysokosprawne rozwiązanie zasilane z sieci ciepłowniczej, kotłowni albo pompy ciepła — gwarantuje niskie koszty eksploatacji i niezawodną pracę. Recyrkulacyjna nagrzewnica powietrza z dyfuzorem wirowym, całkowicie bez kanałów.

Funkcje

• 🔥 Wodna nagrzewnica miedziano-aluminiowa
• 🌀 Rozdział wirowy, kierownice z siłownikiem Belimo (0–90°)
• ♻️ Recyrkulacja: odbiór przegrzanego powietrza spod dachu
• 🌬️ Wentylator EBM-papst, płynna regulacja VAV 0–100 %
• 🌡️ Czujniki temperatury na wlocie i na nawiewie
• 📶 Sterownik OXA, terminal OXA-V / V2, czujniki OXA-T2, Modbus RTU
• 🧽 Automatyczne usuwanie pyłu przez przedmuch zwrotny

Dane techniczne

Model	OXA-D-I	OXA-D-II
Prędkość obrotowa wentylatora, obr/min	0~900	0~860
Wydajność powietrza recyrkulacyjnego, m³/h	0~6700	0~9700
Napięcie, V	380±5%	380±5%
Moc elektryczna, kW	0~0,85	0~1,80
Prąd, A	0~1,65	0~3,60
Zalecana wysokość montażu, m	4~10	4~17
Tryb sterowania	Płynna regulacja VAV
Poziom hałasu, dB	<60	<60

Wymiary i rysunki

Wymiar, mm	OXA-D-I	OXA-D-II
A	900	1100
B	990	1165
C	735	850
E	100	100
F	150	150
G	480	568
H	765	935
J	601	724
K	521	644
N (gwint wewnętrzny)	DN32	DN40
Masa, kg	130	176
Pojemność wodna, l	5,8	9,8

Króćce zasilania i powrotu wody znajdują się pod obudową. Rysunki DWG są w dziale Do pobrania.

Tabela wydajności grzewczej

Parametry wody, °C	Model	Q, kW (10 °C)	ts, °C	Q, kW (15 °C)	Q, kW (20 °C)
90/70	D-I	66	43	61	56
80/60	D-I	57	39	52	47
70/50	D-I	46	34	42	38
60/40	D-I	38	29	33	28
90/70	D-II	103	43	96	88
80/60	D-II	88	37	81	74
70/50	D-II	74	33	66	59
60/40	D-II	59	28	51	44

Oznaczenia: Q — moc grzewcza · t_s — temperatura powietrza nawiewanego · m_w — przepływ objętościowy wody · Δp_w — strata ciśnienia wody. Kolumny 10/15/20 °C podają temperaturę powietrza recyrkulacyjnego.

Maksymalne ciśnienie robocze: 800 kPa · maksymalna temperatura powietrza nawiewanego: 60 °C · maksymalna temperatura otoczenia: 40 °C. Pełne tabele z przepływami wody i stratami ciśnienia znajdują się w katalogu PDF.

Wykonania niestandardowe (przeciwwybuchowe, antykorozyjne, z oczyszczaniem powietrza, o zwiększonej wydajności chłodniczej i z innymi sekcjami funkcyjnymi) — na zapytanie u regionalnego przedstawiciela handlowego. Jeżeli wysokość montażu wykracza poza podany zakres, urządzenie wykonujemy według indywidualnych parametrów.
