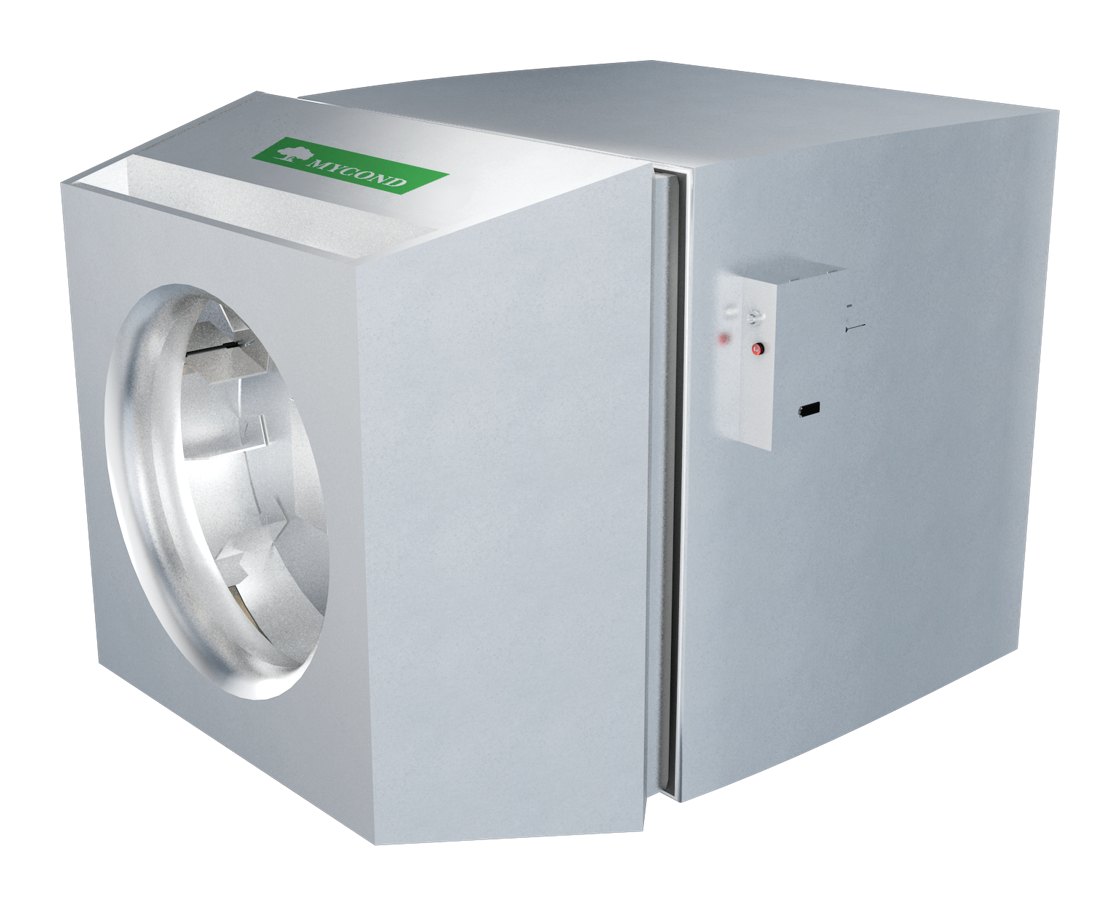

OXA-SD — Nawiew poziomy, ogrzewanie

Wersja z poziomym nawiewem powietrza (OXA-SD). Wykonanie do montażu ściennego lub bocznego z ukierunkowanym strumieniem poziomym. Pracuje wyłącznie w trybie ogrzewania, zasilana wodą grzewczą, i rzuca ciepłe powietrze daleko w głąb hali, nie zajmując przestrzeni podstropowej.

Funkcje

• 🔥 Wysokosprawny wymiennik wodny: rury miedziane, lamele aluminiowe
• ➡️ Obudowa z poziomym króćcem wylotowym i precyzyjnym dyfuzorem
• 📏 Zasięg nawiewu poziomego: do 17 m (SD-I) / do 26 m (SD-II)
• 🌬️ Wentylator EBM-papst, płynna regulacja VAV
• 📶 Terminal OXA-V / V2, czujniki OXA-T2, Modbus RTU

Dane techniczne

Model	OXA-SD-I	OXA-SD-II
Prędkość obrotowa wentylatora, obr/min	0~900	0~860
Wydajność powietrza recyrkulacyjnego, m³/h	0~6700	0~9900
Napięcie, V	380±5%	380±5%
Moc elektryczna, kW	0~0,85	0~1,80
Prąd, A	0~1,65	0~3,60
Dopuszczalny zasięg nawiewu poziomego, m	<17	<26
Tryb sterowania	Płynna regulacja VAV
Poziom hałasu, dB	<60	<60

Wymiary i rysunki

Wymiar, mm	OXA-SD-I	OXA-SD-II
A	900	1100
B	1120	1280
C	650	700
E	360	515
F	177	147
J	143	160
L	210	210
M (gwint wewnętrzny)	DN32	DN40
P	760	700
Q	765	935
Masa, kg	130	185
Pojemność wodna, l	5,8	9,8

Tabela wydajności

Parametry wody, °C	Model	Q, kW (10 °C)	ts, °C	Q, kW (15 °C)	Q, kW (20 °C)
90/70	SD-I	67	43	62	57
80/60	SD-I	58	39	53	48
70/50	SD-I	47	34	43	39
60/40	SD-I	39	29	34	29
90/70	SD-II	105	43	98	90
80/60	SD-II	90	37	83	76
70/50	SD-II	78	33	67	60
60/40	SD-II	60	28	52	45

Oznaczenia: Q — moc grzewcza · t_s — temperatura nawiewu · m_w — przepływ objętościowy wody · Δp_w — strata ciśnienia wody. Maksymalne ciśnienie robocze 800 kPa · maks. temperatura nawiewu 60 °C · maks. temperatura otoczenia 40 °C.

W sprawie modeli niestandardowych (wykonania przeciwwybuchowe i antykorozyjne, oczyszczanie powietrza, zwiększone chłodzenie, inne moduły funkcyjne) skontaktuj się z regionalnym działem handlowym.
