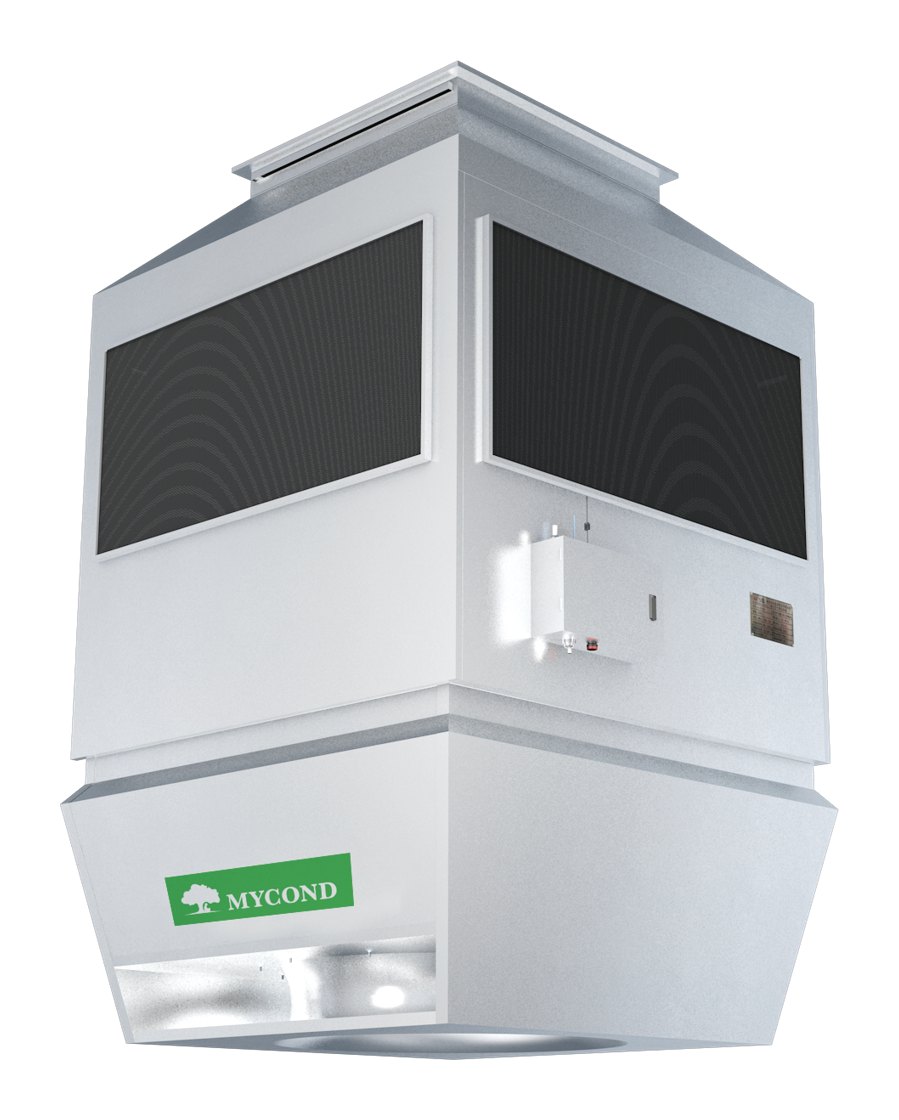

OXA-FK — Świeże powietrze z chłodzeniem

Seria z chłodzeniem i domieszką świeżego powietrza (OXA-FK). Sufitowe urządzenie typu podnoszono-opuszczanego do pracy w trybie grzania i chłodzenia z możliwością nawiewu powietrza zewnętrznego. Łączy dwufunkcyjny wymiennik wodny, separator kropel z tacą ociekową oraz regulowaną przepustnicę dla trybów 100 % nawiewu, automatycznej domieszki lub pełnej recyrkulacji.

Funkcje

• 🌬️ Trzy tryby: 100 % nawiewu · automatyczna domieszka · pełna recyrkulacja
• 🔥 Ogrzewanie wodne · ❄️ chłodzenie wodą lodową (7/12, 8/14, 10/16 °C)
• 💧 Separator kropel i taca ociekowa
• ⬇️ Konstrukcja podnoszono-opuszczana — wygodny serwis na wysokości
• 📶 Regulacja VAV, terminal OXA-V / V2, czujniki OXA-T2, Modbus RTU

Dane techniczne

Model	OXA-FK-I	OXA-FK-II
Prędkość obrotowa wentylatora, obr/min	0~900	0~860
Wydajność powietrza nawiewanego, m³/h	0~6900	0~10 100
Napięcie, V	380±5%	380±5%
Moc elektryczna, kW	0~0,85	0~1,80
Prąd, A	0~1,65	0~3,60
Zalecana wysokość montażu, m	4~13	4~21
Tryb sterowania	Płynna regulacja VAV
Poziom hałasu, dB	<60	<60

Wymiary i rysunki

Wymiar, mm	OXA-FK-I	OXA-FK-II
A	900	1100
B	1590	1897
C	735	920
D	1230	1442
E	100	100
G	480	568
H	765	935
J	180	220
K	230	240
L	160	260
M (gwint wewnętrzny)	DN40	DN50
N (gwint zewnętrzny, skropliny)	DN25	DN32
Q	505	605
R	445	545
Masa, kg	183	266
Pojemność wodna, l	5,8	9,8

Wydajność w trybie grzania

Parametry wody, °C	Model	Q, kW (10 °C)	Q, kW (15 °C)	Q, kW (20 °C)
90/70	FK-I	70	64	58
80/60	FK-I	61	54	49
70/50	FK-I	50	44	38
90/70	FK-II	115	110	100
80/60	FK-II	112	102	93
70/50	FK-II	107	95	84

Wydajność w trybie chłodzenia (7/12 °C)

tal, °C	rh, %	Model	Q, kW	ts, °C	mc, l/h
24	50	FK-I	19	18,0	/
26	50	FK-I	28	18,0	7,5
26	70	FK-I	44	19,0	32,2
28	70	FK-I	52	19,5	40,9
24	50	FK-II	30	18,0	1,6
26	50	FK-II	46	17,5	15,4
26	70	FK-II	71	18,0	52,8
28	70	FK-II	83	19,0	65,3

Oznaczenia: t_al — temperatura powietrza na wlocie · rh — wilgotność względna · Q — moc chłodnicza · t_s — temperatura nawiewu · m_c — ilość skroplin. Maksymalne ciśnienie robocze 800 kPa · maks. temperatura nawiewu 60 °C.
