Obciążenie cieplne magazynu wyznacza się ze wzoru Q = q · V · (tw − tz), gdzie q to jednostkowa charakterystyka cieplna budynku (W/(m³·K)), V to kubatura po obrysie zewnętrznym (m³), a tw i tz to obliczeniowe temperatury wewnętrzna i zewnętrzna. Dla typowego magazynu z płyt warstwowych daje to 11–18 W na 1 m³ kubatury. Poniżej pełna metodyka z tabelami współczynników i przykładem dla magazynu 3 000 m².
Dane wejściowe, bez których obliczenie nie ma sensu

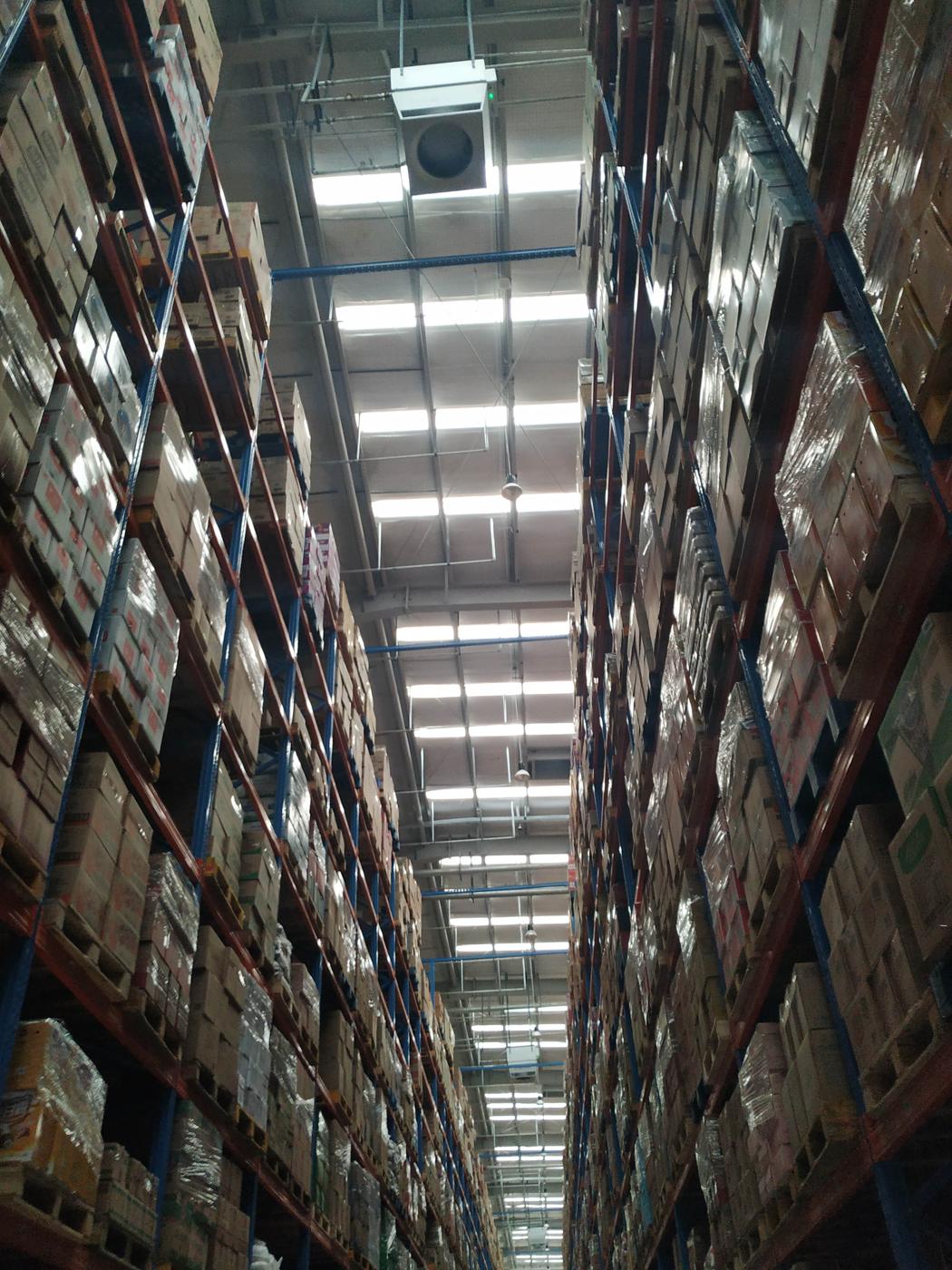

- Geometria: długość, szerokość, wysokość do dolnego pasa wiązarów. Straty ciepła zależą od kubatury, a nie od powierzchni — magazyn 3 000 m² o wysokości 6 m i taki sam o wysokości 12 m różnią się obciążeniem niemal dwukrotnie.
- Konstrukcja przegród: płyty warstwowe (jakiej grubości), blacha z ociepleniem, stara cegła. To określa współczynnik q.
- Obliczeniowa temperatura zewnętrzna wg EN 12831 i załącznika krajowego. Dla Polski: Gdańsk −16 °C, Poznań −18 °C, Warszawa i Kraków −20 °C, północny wschód −22…−24 °C.
- Temperatura wewnętrzna wynikająca z technologii: magazyn suchy +5…+10 °C, strefa pracy z personelem +16…+18 °C, obszar produkcyjny +18…+20 °C.
- Reżim bram: liczba, wymiary, częstość otwierania — to główne źródło strat, o których się zapomina.
Krok 1. Straty ciepła przez przegrody
Na etapie doboru urządzeń stosuje się metodę uproszczoną, opartą na jednostkowej charakterystyce cieplnej budynku:
Qprzegr = q · V · (tw − tz)
| Typ budynku | q, W/(m³·K) |
|---|---|
| Nowy budynek, płyty warstwowe 100–150 mm | 0,30–0,40 |
| Płyty warstwowe 80 mm, blacha z ociepleniem | 0,40–0,55 |
| Starszy budynek murowany | 0,60–0,75 |
| Nieocieplona blacha trapezowa, stare hangary | 0,75–1,00 |
Wartość q uwzględnia średnioważone straty przez ściany, dach, posadzkę i okna. Projekt wykonawczy liczy straty osobno dla każdej przegrody, ale do wyboru mocy urządzeń metoda uproszczona daje błąd rzędu 10–15 %, co jest w pełni akceptowalne.
Krok 2. Poprawka na wysokość: stratyfikacja
Powyżej 6 metrów ciepłe powietrze gromadzi się pod dachem: gradient wynosi 0,3–1,0 °C na metr wysokości. Przy ogrzewaniu tradycyjnym (grzejniki, nagrzewnice ścienne) pod dachem 12-metrowego magazynu bywa o 8–12 °C cieplej niż w strefie pracy — i wszystkie te stopnie zamieniają się w dodatkowe straty przez dach.
| Wysokość hali | Współczynnik, systemy tradycyjne | Współczynnik, systemy z destratyfikacją |
|---|---|---|
| do 6 m | 1,05 | 1,00 |
| 6–10 m | 1,10–1,20 | 1,00–1,03 |
| 10–15 m | 1,20–1,35 | 1,03–1,05 |
| powyżej 15 m | 1,35–1,60 | 1,05–1,08 |
Zdecentralizowane urządzenia OXA z dyfuzorem wirowym aktywnie zawracają przegrzane powietrze spod dachu do strefy pracy, więc ich współczynnik wysokości jest bliski jedności — i stąd właśnie bierze się oszczędność 25–30 % wobec rozwiązań tradycyjnych. Mechanizm szczegółowo opisuje artykuł o stratyfikacji termicznej.
Krok 3. Infiltracja i bramy
Dla magazynów z rzadko otwieranymi bramami dodaje się 10–15 % do Qprzegr. Jeżeli bramy pracują intensywnie (hub logistyczny, cross-docking) — 20–30 % albo osobne obliczenie kurtyn powietrznych. Krotność wymiany powietrza dla magazynu suchego to zwykle 0,2–0,5 h⁻¹; jeżeli technologia wymaga nawiewu świeżego powietrza, jego dogrzanie liczy się osobno: 0,34 Wh/(m³·K) na każdy metr sześcienny nawiewu.
Przykład: magazyn 3 000 m², wysokość 10 m, Warszawa
- Kubatura: V = 3 000 × 10 = 30 000 m³.
- Budynek z płyt warstwowych 100 mm: q = 0,40 W/(m³·K).
- Temperatury: tw = +16 °C (strefa pracy z personelem), tz = −20 °C. ΔT = 36 K.
- Qprzegr = 0,40 × 30 000 × 36 = 432 kW.
- Infiltracja +15 %: Q = 432 × 1,15 = 497 kW — a system tradycyjny ze współczynnikiem wysokości około 1,2 potrzebowałby blisko 600 kW.
- System z destratyfikacją (współczynnik 1,03): Qobl = 432 × 1,15 × 1,03 ≈ 512 kW mocy zainstalowanej, która realnie pracuje w strefie pracy, a nie ogrzewa dachu.
Dobór urządzeń
Kryteria są dwa i bierze się ostrzejsze z nich: moc oraz pokrycie powierzchni. Jedno sufitowe urządzenie OXA obsługuje promień ponad 10 m — czyli 350–500 m², zależnie od wysokości montażu i układu regałów.
| Wariant | Liczba | Moc łącznie | Pokrycie |
|---|---|---|---|
| OXA-D-II, woda 90/70 °C | 6 szt. × 103 kW | 618 kW | 6 × 500 m² = 3 000 m² |
| OXA-D-II, woda 70/50 °C (pompa ciepła) | 8 szt. × 74 kW | 592 kW | 8 × 375 m² = 3 000 m² |
| OXA-GD (gaz, bez kotłowni) | 10 szt. × 54,75 kW | 547 kW | 10 × 300 m² = 3 000 m² |
| OXA-670N (DX z VRF lub agregatu — zimą grzanie, latem chłodzenie) | 8 szt. × 75 kW | 600 kW | 8 × 375 m² = 3 000 m² |
Wniosek dla tego magazynu: 6 urządzeń OXA-D-II przy wysokotemperaturowym nośniku albo 8 przy pracy z pompą ciepła. Jeżeli na obiekcie nie ma kotłowni, zadanie zamknie 10 gazowych OXA-GD o sprawności 98,9 % — bez ani metra sieci ciepłowniczej. Jeżeli nie ma ani kotłowni, ani gazu, najszybszy w realizacji jest układ DX: OXA-530N/670N z systemu VRF lub agregatu skraplającego. To jedyny wariant w tabeli, który zimą grzeje jako pompa ciepła (do 75 kW na urządzenie), a latem tym samym kompletem chłodzi magazyn (do 68 kW) — bez hydrauliki i sieci ciepłowniczej, a montaż zajmuje tygodnie.
Co najmocniej wpływa na wynik
- ΔT — każdy dodatkowy stopień nastawy to około 2,5–3 % rocznych kosztów. Strefie składowania regałowego bez stałych stanowisk pracy wystarczy +8…+10 °C.
- Stan przegród — różnica między q = 0,4 a q = 0,75 to niemal podwojenie rachunku za ciepło.
- Bramy — jedna brama 4×4 m otwarta przez 10 minut „wypuszcza” zimą 300–500 kWh na zmianę.
- Stratyfikacja — bez destratyfikacji nawet jedna trzecia ciepła ogrzewa dach, a nie ludzi i towar.
Typowe błędy w obliczeniach
- Liczenie od powierzchni zamiast od kubatury — przy wysokości powyżej 6 m zaniża wynik o 30–50 %.
- Przyjmowanie średniej temperatury zimowej zamiast obliczeniowej (−20 °C dla Warszawy, a nie −5 °C) — system nie wyrabia przy prawdziwych mrozach.
- Pomijanie bram i technologicznego nawiewu powietrza.
- Dobór jednego dużego urządzenia zamiast kilku rozproszonych — mocy wystarcza, ale w odległych narożnikach jest zimno: złamane kryterium pokrycia.
- Brak regulacji VAV: system dobrany na −20 °C przez większość sezonu pracuje przy 30–50 % obciążenia, a bez płynnej regulacji oznacza to przegrzewanie i marnotrawstwo.
Najczęstsze pytania
Ile kW potrzeba na 1 m² magazynu?
Orientacyjnie: ocieplony magazyn o wysokości 6–8 m potrzebuje 60–100 W/m², a o wysokości 10–12 m — 100–170 W/m². Poprawnie liczy się jednak od kubatury: 11–18 W/m³ dla płyt warstwowych przy ΔT = 36 K. Dokładna liczba zależy od przegród i nastawy temperatury.
Czy można ogrzać magazyn bez kotłowni?
Tak, na trzy sposoby: gazowe urządzenia OXA-GD z wbudowanym palnikiem (sprawność 98,9 %), elektryczne OXA-ED (grzałki 30–65 kW) albo urządzenia DX OXA-530N/670N z VRF lub agregatu — te ostatnie zimą pracują jako pompa ciepła, latem jako klimatyzacja i montują się najszybciej, bo nie wymagają ani hydrauliki, ani kominów.
O ile destratyfikacja zmniejsza koszty?
O 25–30 % wobec systemów tradycyjnych w halach 8–15 m: spada i moc zainstalowana (mniejsza objętość przetłaczanego powietrza), i roczne zużycie (dach nie jest już ogrzewany).
Czy to ostateczne obliczenie do projektu?
Nie, to metoda etapu doboru urządzeń o dokładności 10–15 %. Projekt wykonawczy liczy straty ciepła dla każdej przegrody według EN 12831, a wentylację według EN 16798. Pełne obliczenia i projekt wykonujemy bezpłatnie przy zamówieniu urządzeń.
