Stratyfikacja termiczna to rozwarstwienie powietrza według temperatury na wysokości hali: ciepłe powietrze unosi się pod dach, a zimne zostaje przy posadzce. W budynkach przemysłowych gradient wynosi 0,3–1,0 °C na metr, więc przy nastawie +18 °C w strefie pracy pod dachem 12-metrowego magazynu bywa +26…+30 °C. Ta poduszka ciepła odpowiada za 15–30 % rocznych kosztów ogrzewania — grzeje dach, a nie ludzi i towar.
Fizyka zjawiska: dlaczego ciepło ucieka w górę
Gęstość powietrza spada wraz z temperaturą: metr sześcienny powietrza o temperaturze +30 °C jest lżejszy od metra o temperaturze +15 °C o około 50 gramów. W wysokim pomieszczeniu ta różnica tworzy stabilną „drabinę” konwekcyjną — im mocniej grzeje system, tym intensywniej ciepłe powietrze się unosi. Klasyczne rozwiązania jeszcze ten efekt wzmacniają: grzejniki tworzą przyścienne strumienie wstępujące, a nagrzewnice bez dalekosiężnego strumienia ogrzewają wyłącznie górne warstwy.
| Wysokość | Temperatura (typowy magazyn 12 m, nastawa +18 °C) |
|---|---|
| 0,5 m (strefa pracy) | +15…+16 °C — personelowi jest zimno |
| 4 m | +19…+20 °C |
| 8 m | +23…+25 °C |
| 12 m (pod dachem) | +26…+30 °C — maksymalne straty przez dach |
Ile kosztuje poduszka ciepła
Straty przez przegrody są proporcjonalne do różnicy temperatur. Jeżeli pod dachem jest o 10 °C cieplej, niż potrzeba, straty właśnie przez dach rosną półtora- do dwukrotnie — a dach jest największą powierzchnią strat w parterowym budynku przemysłowym. Stąd empiryczne 15–30 % nadmiernego zużycia, potwierdzone także demonstracją terenową Departamentu Energii USA: usunięcie stratyfikacji wraz z wyższą sprawnością dało 20 % oszczędności gazu w działającym magazynie. Straty dla własnego obiektu policzysz metodą z artykułu „Obliczenia ogrzewania magazynu”.
Jak zdiagnozować stratyfikację u siebie
- Dwa termometry: jeden na wysokości 1,5 m, drugi pod dachem (wystarczy rejestrator podniesiony tymczasowo na lince). Różnica powyżej 5 °C oznacza, że stratyfikacja zjada Twój budżet.

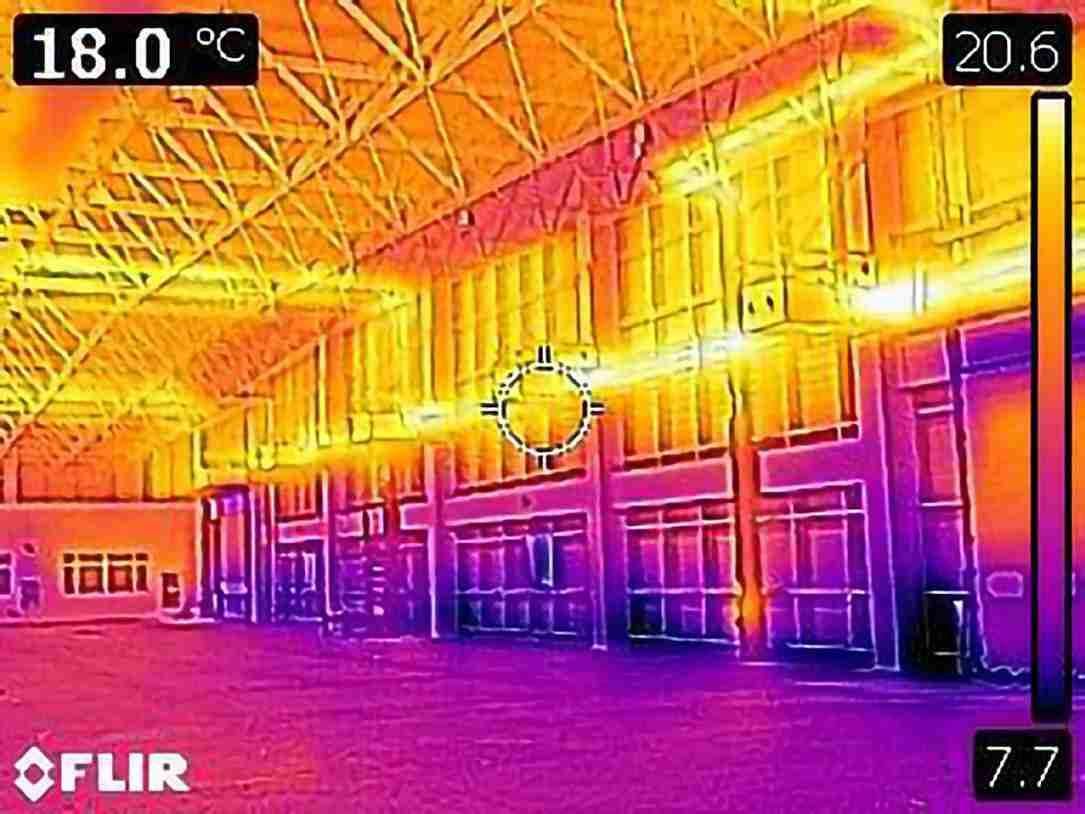

- Kamera termowizyjna: zdjęcia wiązarów i górnej jednej trzeciej ścian od wewnątrz podczas mrozu. Świecący górny pas to pieniądze uciekające przez dach.
- Rachunki: jeżeli faktyczne zużycie jest o 20–30 % wyższe od obliczeniowego dla Twoich przegród — przyczyny szukaj nad głową.
Metody przeciwdziałania
| Metoda | Efekt | Kiedy ma sens |
|---|---|---|
| Osiowe wentylatory destratyfikacyjne | mieszanie, −10…20 % kosztów | istniejący system ogrzewania jest sprawny |
| Wentylator HVLS o dużej średnicy | łagodne mieszanie dużych powierzchni | otwarte przestrzenie bez suwnic |
| Urządzenia z dyfuzorem wirowym (OXA) | ogrzewanie i destratyfikacja w jednym, −25…30 % | system jest projektowany albo wymieniany |
Szczegółowe omówienie typów urządzeń, zasad doboru i zwrotu z inwestycji znajdziesz w osobnym artykule „Destratyfikacja powietrza”.
Jak rozwiązują to urządzenia OXA
- Wentylator osiowy EBM-papst zbiera przegrzane powietrze bezpośrednio spod dachu — ze strefy, w której się ono gromadzi.
- Dyfuzor wirowy formuje zawirowany, gęsty strumień, który przebija poduszkę ciepła i doprowadza je do posadzki z wysokości do 30 m.
- Kierownice 0–90° z siłownikami Belimo: zimą strumień pionowy, latem rozproszenie wachlarzowe bez przeciągów.
- Wyniesione czujniki OXA-T2 w strefie pracy: system trzyma temperaturę tam, gdzie pracują ludzie, a nie przy własnej obudowie.
Rezultat: ta sama temperatura w strefie pracy przy o 25–30 % mniejszej objętości przetłaczanego powietrza, a więc i mniejszym zużyciu energii. Mechanikę trybu opisuje strona „Tryb grzania”.
Najczęstsze pytania
Jaka różnica temperatur między dachem a posadzką jest normalna?
Do 2–3 °C. Różnica 5 °C i większa oznacza wyraźną stratyfikację z odczuwalnymi stratami; w zaniedbanych obiektach 12–15-metrowych notuje się 10–15 °C.
Czy mocniejsze ogrzewanie rozwiązuje problem?
Nie, wręcz przeciwnie: dodatkowa moc bez destratyfikacji nagrzewa poduszkę jeszcze mocniej, a wzrost strat przez dach zjada cały zysk. Najpierw zorganizuj powrót ciepła w dół, a dopiero potem oceniaj, czy naprawdę brakuje mocy.
Czy stratyfikacja jest problemem latem?
Przy chłodzeniu tak, ale w odbiciu lustrzanym: zimne powietrze opada i „zalega” przy posadzce, a pod dachem gromadzi się gorąco, które nagrzewa całą halę. Urządzenia z wachlarzowym trybem rozdziału (OXA-K/SK/FK) rozprowadzają chłód równomiernie.
