Destratyfikator powietrza to urządzenie, które rozbija rozwarstwienie temperatury w wysokich halach, przymusowo zawracając ciepłe powietrze spod dachu do strefy pracy. W budynkach o wysokości 8–15 m obniża zużycie ciepła o 20–30 % i zmniejsza pionową różnicę temperatur z 8–12 °C do 1–3 °C. Omówimy trzy typy destratyfikatorów, dane terenowe Departamentu Energii USA i sposób obliczenia zwrotu.
Problem, który rozwiązuje

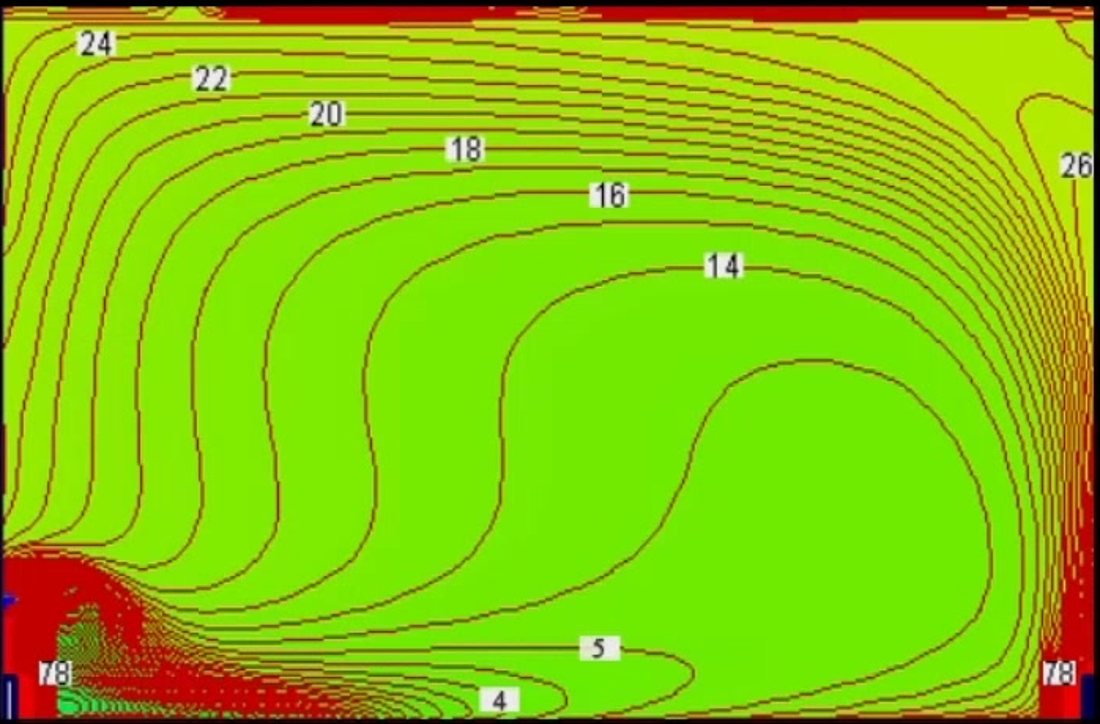

Ciepłe powietrze jest lżejsze od zimnego, więc bez wymuszonej cyrkulacji gromadzi się pod dachem: gradient w budynkach przemysłowych wynosi 0,3–1,0 °C na metr wysokości. Modelowanie CFD typowej hali pokazuje obraz znany każdemu energetykowi: pod dachem +24…+26 °C, a w strefie pracy przy posadzce zaledwie +4…+5 °C. Ogrzewanie pracuje przy tym pełną mocą — po prostu grzeje dach. Fizykę zjawiska szczegółowo omawia artykuł o stratyfikacji termicznej.
Trzy typy destratyfikatorów
| Typ | Zasada działania | Mocne strony | Ograniczenia |
|---|---|---|---|
| Osiowe wentylatory destratyfikacyjne | wąski strumień pionowy z góry na dół | tanie, proste, łatwe w montażu | tylko mieszają — nie grzeją i nie filtrują; wiele punktów podwieszenia |
| Wentylatory HVLS o dużej średnicy (4–7 m) | powolny, masywny przepływ na dużą powierzchnię | jedna maszyna na 1 000+ m², latem chłodzi owiewem | wymaga wolnej przestrzeni bez suwnic; nie grzeje |
| Urządzenia grzewcze z destratyfikacją (OXA) | strumień wirowy: pobór ciepłego powietrza z góry + ogrzanie + nawiew w dół | ogrzewanie i destratyfikacja w jednym urządzeniu; regulacja VAV; strefowanie | droższe od zwykłego wentylatora — to rozwiązanie systemowe, nie dodatek |
Praktyczna zasada wyboru: jeżeli system ogrzewania już istnieje i działa — zacznij od prostych destratyfikatorów albo HVLS. Jeżeli ogrzewanie jest właśnie projektowane lub wymieniane — urządzenia „dwa w jednym” załatwiają oba zadania jednym sprzętem i jednym punktem podwieszenia na strefę.
Dane terenowe: demonstracja DOE
Departament Energii USA przeprowadził sezonowe porównanie w działającym magazynie pod Saint Louis (2013–14): wysokotemperaturowe urządzenia z destratyfikacją kontra standardowe gazowe nagrzewnice, z naprzemiennymi miesiącami. Wynik: 20 % oszczędności gazu, z czego zaledwie 11 punktów procentowych wynikało z różnicy sprawności — resztę dała właśnie destratyfikacja, wyższa temperatura nawiewu i mniejsza infiltracja. Pionowa różnica temperatur zmniejszyła się o ponad 3 °C (U.S. DOE, Field Demonstration of High-Efficiency Gas Heaters, 2014). To najlepsze niezależne potwierdzenie efektu, jakie warto znać przed zakupem.
Jak dobrać destratyfikator
- Wysokość. Poniżej 6 m efekt jest minimalny — destratyfikator zwykle się nie zwraca. 6–15 m to główny obszar zastosowań. Powyżej 15 m potrzebne są urządzenia z naprawdę dalekim zasięgiem: dyfuzor wirowy OXA pracuje do 30 m.
- Pokrycie. Destratyfikator osiowy obsługuje 100–200 m² na sztukę; HVLS do 1 000–1 500 m²; urządzenie OXA 350–500 m² (zasięg ponad 10 m).
- Wydajność. Orientacyjnie: 1,5–2,5 wymiany kubatury pomieszczenia na godzinę, licząc łącznie wszystkie urządzenia w strefie.
- Sterowanie. Destratyfikator bez czujnika w strefie pracy i pod dachem działa na ślepo. Różnica wskazań obu czujników to główny sygnał dla automatyki — bezprzewodowy system OXA-V/T2 robi to standardowo.
Zwrot z inwestycji: przykład
Bierzemy magazyn 3 000 m² × 10 m z artykułu o obliczeniach: roczne zapotrzebowanie systemu tradycyjnego to około 900 MWh ciepła. Konserwatywne 20 % oszczędności z destratyfikacji to 180 MWh na sezon. W pieniądzach, przy koszcie ciepła około 0,10 € za kWh (urządzenie gazowe przy typowych europejskich cenach gazu dla firm), daje to około 18 000 € rocznie. Komplet prostych destratyfikatorów na taki magazyn kosztuje wyraźnie mniej — zwrot mieści się w jednym sezonie; wymiana systemu na urządzenia „dwa w jednym” zwraca się w 1–3 sezony, zależnie od stanu istniejącego sprzętu.
Kiedy destratyfikator nie jest potrzebny
- Sufity poniżej 5–6 m — gradient jest mały, oszczędność nie pokryje nawet taniego urządzenia.
- Ogrzewanie promiennikowe (podczerwień) — grzeje powierzchnie, a nie powietrze, więc stratyfikacja mniej wpływa na komfort.
- Stale otwarte bramy albo duże niekontrolowane przepływy powietrza — najpierw rozwiąż problem infiltracji (zob. 7 sposobów obniżenia kosztów).
Najczęstsze pytania
Ile oszczędza destratyfikator powietrza?
20–30 % kosztów ogrzewania w halach 8–15 m. Demonstracja terenowa DOE wykazała 20 % łącznej oszczędności gazu, z czego większość dała destratyfikacja i mniejsza infiltracja.
Czym destratyfikator różni się od zwykłego wentylatora sufitowego?
Przeznaczeniem i charakterem przepływu: wentylator domowy miesza powietrze miejscowo, a destratyfikator tworzy ukierunkowany strumień pionowy, zdolny „przepchnąć” poduszkę ciepła spod dachu aż do posadzki, nie powodując przeciągu w strefie pracy.
Czy potrzebuję destratyfikatora, jeśli montuję urządzenia OXA?
Nie — destratyfikacja jest wbudowana: wentylator osiowy zbiera ciepłe powietrze z góry, a dyfuzor wirowy zawraca je w dół gęstym strumieniem. Osobne urządzenia są zbędne.
Czy destratyfikacja działa latem?
Tak, w drugą stronę: urządzenia z trybem chłodzenia (OXA-K/SK/FK) rozpraszają zimne powietrze wachlarzem pod stropem, a wentylatory HVLS tworzą chłodzący owiew stanowisk pracy.
